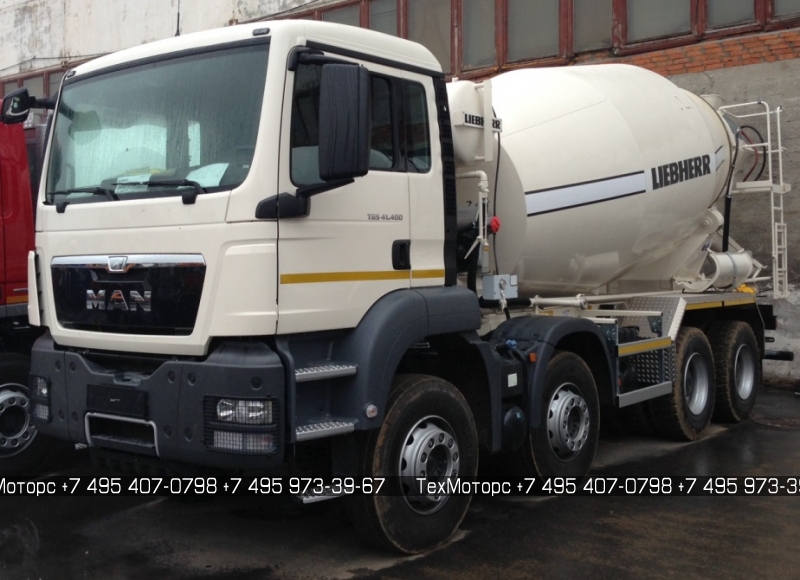

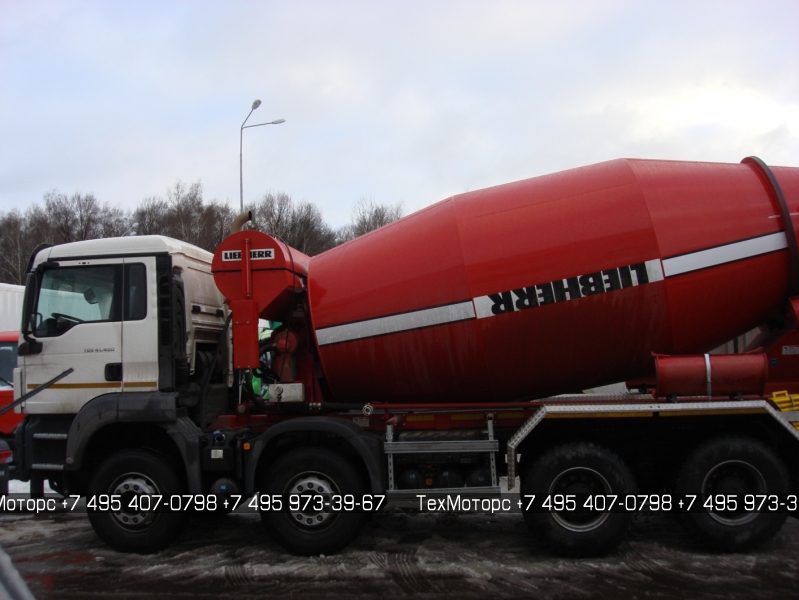

Автобетоносмеситель LIEBHERR (10 куб.м.) на шасси MAN TGS 41.400 8x4 BB-WW

Спецификация автобетоносмесителя на шасси: MAN TGS 41.400 8x4 BB-WW/ L39WGG07

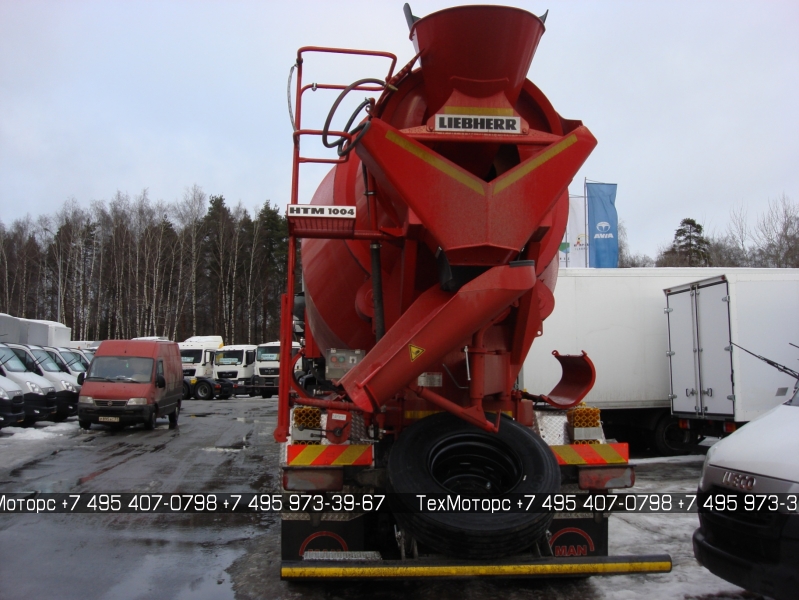

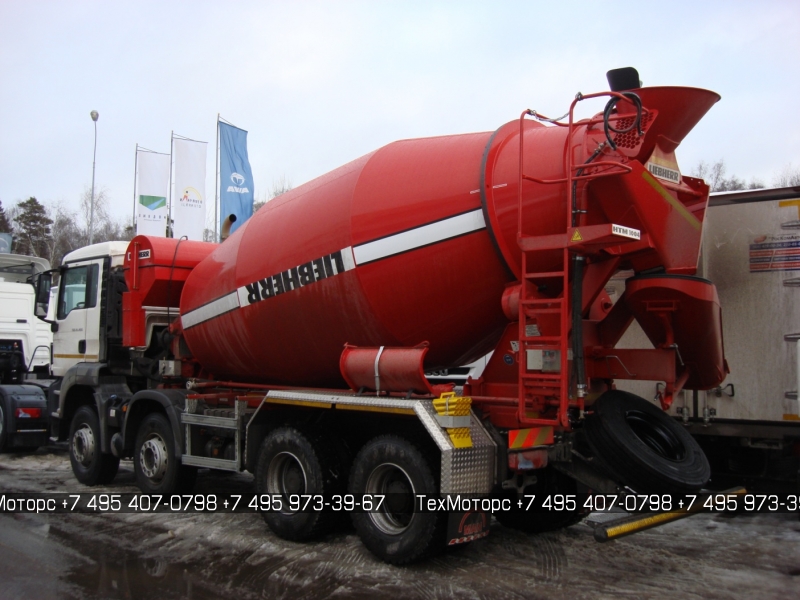

Автобетоносмеситель LIEBHERR тип HTM 1004 с полностью гидравлическим приводом, в исполнении для монтажа на шасси MAN TGS 41.ХХХ 8х4, база 2505, со средней кабиной, с приводом от распредвала двигателя шасси

ОПИСАНИЕ

Базовый комплект:

• Рама из профиля, 180 x 80 x 8 мм мелкозернистая сталь, с поперечиной. Передние и задние опоры барабана соединены с основной рамой с помощью болтовых соединений.
• Защитное покрытие между лонжеронами шасси из пластика, для предотвращения загрязнения барабана смесителя.
• Привод смесителя абсолютно не восприимчив к скручиванию рамы шасси, состоит из:
• - бесступенчато регулируемого аксиально-поршневого гидронасоса, с рычажным управлением
• - гидромотора
• - планетарного редуктора
• - электрооборудования
• - маслоохладителя с встроенным фильтром и термостатом.
• Привод аксиально-поршневого насоса происходит через карданную передачу от привода отбора мощности шасси (PTO или NMV).

   Барабан :

• Геометрический объем 17,6 m³
• Рабочий объем 10,0 m³ жесткого бетона
• Фактический объем 11,1 m³ :
• - барабан смесителя имеет один люк для чистки.
• - спирали смесителя изготовлены из специальной высокопрочной стали, с защитой от износа.
• - 2-ое кольцо для отвода бетона
• - спирали из специальной стали 4 мм
• - широкий шаг, 3,6 оборота
• Складная лестница на площадку для обслуживания. Предохранительная цепь на верхней площадке лестницы.
• Приемная воронка легко съемная, с защитой от износа.
• Разгрузочная воронка, легко съемная.
• Разгрузочный лоток, регулируемый по горизонтали на 180 градусов, по вертикали на 30 градусов, длина 1300 mm, с защитой от износа
• Механический (ручной) привод разгрузочного лотка
• 2 Удлинителя разгрузочного лотка из стали.
• Водяная система: водяной бак емкостью 500 литров, измерительная трубка, подсоединение для заправки водой (слева по ходу движения) с краном.
• Разгрузка воды из бака осуществляется под давлением.
• Разъем для подсоединение шланга длиной 7,5 м для промывки.
• Дополнительный кран, под водяным баком для слива воды из трубопроводов.

   Управление:

• Электрическое четырехступенчатое управление оборотами двигателя шасси.
• Устройство СТАРТ/СТОП для двигателя шасси. Электрооборудование шасси должно быть предварительно параметрировано, в противном случае будет выставлен счет за дополнительные работы.
• Механическое управление: рычажное управление для бесступенчатого регулирования числа оборотов смесителя в диапазоне от 0 до 12 оборотов в минуту в обе стороны.
• 1 пара крыльев задних колес из алюминия без монтажа.
• 1 Защитное покрытие между крыльями и рамой установки, для предотвращения загрязнения барабана смесителя.
• Подготовка к окраске и грунтование полная дробеструйная обработка и двухслойное грунтование антикоррозионными материалами
• Окраска в цвет RAL 0000.
• Задняя защита от подката складная
• Ступень на заднюю защиту 160х340 мм.
• Временный кронштейн запасного колеса

Спецификация шасси MAN TGS 41.400 8×4 BB-WW/ L39WGG01

Автомобиль, стандартные данные

Описание варианта TGS 41.400 8×4 BB-WW
  Норма токсичности ОГ - EURO 4
  Тип автомобиля — Самосвал

Кабина — M - кабина средней длины
  Колёсная база — 2505 mm
  Свес — 1250 mm
  Установка рулевого Управления — Слева

Разрешённые массы и осевые нагрузки

Полная масса шасси — 32000 Kg (тех. допустимая -41000 Kg)
  Полная масса автопоезда — 40000 Kg (тех. допустимая — 44000 Kg)
  Передняя ось — 7500 Kg (тех. допустимая — 8000 Kg)
  Передняя ось 2 — 7500 Kg (тех. допустимая — 8000 Kg)
  Задний мост — 9500 Kg (тех. допустимая -13000 Kg)
  Задний мост 2 — 9500 Kg (тех. допустимая — 13000 kg)

ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ

Конфигурация для шасси: TGS 41.400 8×4 BB-WW / L39WDG01

Двигатель/охлаждение/сцепление

• Двигатель D2066LF70 — 400 л. с. / 294 кВт, Евро-4 — 1900 Н*м, Common-Rail
• Жидкостный радиатор и интеркулер, температура окружающего воздуха до 35°, удлиненные
• Вентилятор с вязкостной муфтой
• Номер двигателя дополнительно на картере коленчатого вала
• Управления двигателем EDC
• Топливный фильтр
• Дополнительный топливный фильтр, обогреваемый, с водоотделителем
• Обогрев топливного фильтра
• 1-цилиндровый воздушный компрессор 360 куб. см
• Моторный тормоз (EVB)
• Электрофакельное устройство облегчения холодного пуска
• Однодисковое сцепление MFZ 430
• Решетка радиатора для защиты от камней
• Ограничитель скорости, электронный, до 89 км/ч + 1 км/ч допуска
• Круиз-контроль
• Меры по снижению уровня шума, 80 дБ (92/97EWG)
• Подтверждение данных для выдачи польского транзитного знака на вывоз в страны, не входящие в ЕС

Система впуска, система выпуска ОГ

• Система впуска, направлена вверх, с фильтром-осушителем
• Патрон воздушного фильтра с предохранительным элементом для тяжелых условий
• Выхлопная труба направлена вверх
• Отвод для вертикальной выхлопной трубы

Коробка передач

• Коробка передач ZF 16 S 222 OD

Механизмы отбора мощности

• Двойная эластичная фланцевая мута
• Механизм отбора мощности со стороны маховика, фланец с 6 отверстиями, f=1,233 870 Нм при  длительной  нагрузке, 950 НМ при кратковременной нагрузке.

Передняя ось / передняя подвеска

• Передний мост VP-09/VO-09, прямой
• Параболические передние рессоры, 9.5 т
• Среднее исполнение
• Стабилизатор передней оси
• Стабилизатор второй передней оси

Задний мост / задняя подвеска

• Параболические задние рессоры 16 т
• Комплектация двухосной тележкой
• Задний мост AP HPD-1382/HP-1352
• Блокировка(-и) дифференциала заднего моста(-ов)
• Вентиляция заднего моста, направлена вверх
• Стабилизаторы на обеих задних осях

Передаточные отношения

• Передаточное число моста AP i = 3,63

Колеса

• Колесные диски с 10 отверстиями 9,00-22,5 на 1-й передней оси ТL
• Колесные диски с 10 отверстиями 9,00-22,5 на 2-й передней оси ТL
• Колесные диски с 10 отверстиями 9,00-22,5 на 1-й задней оси TL
• Колесные диски с 10 отверстиями 9,00-22,5 на 2-й задней оси ТL
• Колесный диск с 10 отверстиями 9,00-22,5 в качестве
• запасного колеса TL
• Без кронштейна запасного колеса

Шины

• Передняя ось — 2 * 81#R0000732 WA 315/80R22,5 LENK-NAH TL 156/150 K
• Передняя ось 2 -2 * 81#R0000732 WA 315/80R22,5 LENK-NAH TL 156/150 K
• Задний мост — 4 * 81#R0000744 WA 315/80R22,5 ANTR-S+G TL 154/150 K
• Задний мост 2 — 4 * 81#R0000744 WA 315/80R22,5 ANTR-S+G TL 154/150 K
• Запасное колесо — 1 * 81#R0000732 WA 315/80R22,5 LENK-NAH TL 156/150 K

Топливный бак

• Топливный бак 300 л, справа и 35 л AdBlue
• Установка топливного бака
• Защитная пластина днища 1-го топливного бака
• Крышка топливного бака с замком — 1 шт., невентилируемая
• Крышка бака AdBlue с замком — 1 шт

Рулевое управление

• Установка рулевого управления слева
• Регулируемое по высоте и наклону рулевое колесо
• Замок вала рулевого колеса
• Резервный насос рулевого управления

Рама самосвала

• Колёсная база 1795+2505+1400 мм
• Задний свес 1250
• Без переднего противоподкатного бруса
• Без бокового защитного устройства
• Стальной бампер (из 3-х частей)
• Поперечная балка для тягово-сцепного устройства
• Кронштейны для монтажа надстройки (с винтовым креплением)

Прицепные и седельно-сцепные устройства

• Буксирное устройство Ringfeder 6451

Тормозная система самосвала

• MAN BrakeMatic (электронная тормозная система)
• Ширина тормозных колодок задней оси 220 мм
• Антиблокировочная система (ABS)
• Барабанные тормоза передней оси
• Барабанные тормоза задней оси
• Без тормозного разъема на конце рамы
• Осушитель воздуха с подогревом

Кабина снаружи

• Кабина M, ширина 2240 мм, длина 1880 мм
• Без ящика для вещей
• Замок капота открывается изнутри
• Подсветка проёмов дверей водителя и пассажира
• Пружинная подвеска для кабины 'M'
• Центральный замок
• Ветровое стекло тонированное многослойное
• Стекла дверей, тонированные
• Задняя стенка кабины без окон
• Боковые окна, тонированные, за стойкой В
• Механический подъёмный люк
• Зеркало для обзора бордюров справа
• Зеркала заднего вида с подогревом и электрорегулировкой, панорамное зеркало с подогревом
• Кронштейны зеркал для надстройки шириной 2500-2600 мм
• Уменьшение грязерассеивания

Кабина внутри

• Обивка сидений, стандартная
• Комфортное сиденье водителя с пневматической амортизацией
• Статическое сиденье пассажира с продольной регулировкой и регулировкой спинки
• Внутренняя моющаяся обивка двери
• Кондиционер R134A бесфрионовыйс автоматической регулировкой спинки
• Противопылевой и антиаллергенный фильтр
• Фонарь для чтения, для водителя
• Без матраца для нижнего спального места
• Без матраца для верхнего спального места
• Без спального места для кабины M, C, DK
• Без поперечной шторки
• Без шторок по периметру для кабин C, M
• Индикатор ремня безопасности водителя
• Электростеклоподъемники в дверях водителя и пассажира
• Солнцезащитная шторка лобового стекла, с ручным приводом
• Поручни, левый и правый (на правой стойке 'B')
• Поручни, левый и правый (на левой стойке 'A')
• Без мусорного контейнера между сиденьями
• Без термоящика
• Пластиковое покрытие пола и над двигательного туннеля

Приборы индикации

• Комбинация приборов, км/ч, 'Base-Line'
• Тахограф цифровой
• Калибровка тахографа
• MAN Tronic (бортовой компьютер)
• Язык 1 'Русский' для дисплея в комбинации приборов
• Язык 2 'Немецкий' для дисплея в комбинации приборов
• Индикация рабочих данных в комбинации приборов
• Указатель давления наддува

Освещение

• Корректор фар
• Галогенная сдвоенная фара H7 для правостороннего движения
• Защитные решетки для фар
• Защитные решетки для задних фонарей
• Стояночные фонари
• Боковые габаритные фонари

Магнитолы/информационные системы

• Магнитола MAN BasicLine 24 В

Электрооборудование

• Двухтональный звуковой сигнал, электрический
• Без розетки 24 В на конце рамы
• Главный выключатель АКБ, механический
• АКБ 12 В, 175 А•ч, 2 шт.
• Отсек АКБ до 175 А•ч
• Генератор, трехфазный ток 28 В 120A 3360 Вт
•


Для тяжелых условий эксплуатации

• Кожух для защиты интеркулера от холода

Прочее

• Руководство по эксплуатации на русском языке
• Антифриз, до -37 градусов
• Огнетушитель, 2 кг, много языков (английский/немецкий/голландский)
• Брызговики передние
• Защитное покрытие между задними полукрыльями, для транспортировки
• Пластиковое заднее крыло (два полукрыла без верхних секций и уменьшения грязерассеивания)
• Пластиковое крыло, из 3х частей, для второй передней оси
• Аптечка, отдельн.
• Знак аварийной остановки, отдельно
• Мигающий сигнальный фонарь, комплектация ЗИП.
• Домкрат 25 т
• 1 противооткатный упор
• 2-й противооткатный упор
• Защитные колпаки гаек передних колес

Специфика эксплуатации и страны

• Общее параметрирование механизма отбора мощности
• Регионы эксплуатации — северные страны и Восточная Европа
• Комплектация для правостороннего движения
