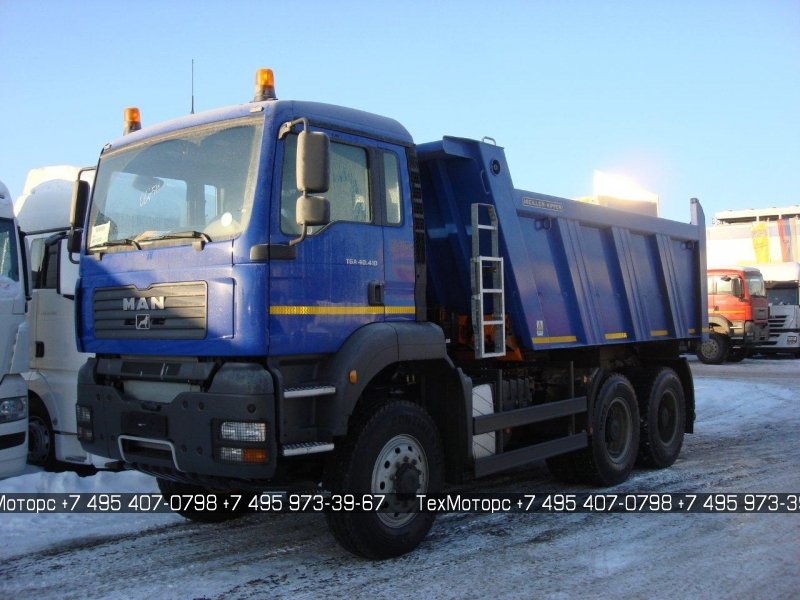

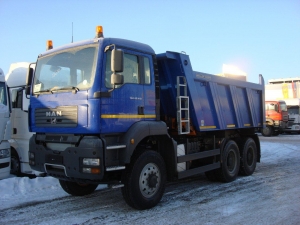

Самосвал на шасси MAN тип TGS 40.410 6X6 BB-WW кузов Meiller объем 15 куб.м.

Самосвал Meiller 15 m3 на шасси MAN TGS 40.410 6x6 BB-WW, оборудованный самосвальным кузовом Meiller объемом 15 куб.м c дополнительным оборудованием для самосвального прицепа  с кузовом Meiller объемом 15 куб.м

Спецификация кузова на шасси: MAN TGS 40.410 6x6 BB-WW/ LH57LE03

Самосвальная надстройка Meiller (V=15 м3)

Техническая спецификация кузова:

• Внутренние размеры кузова: 5,25 x 2.30 x 1,30 м
• Объем: 15 м³
• Материал днища: 8 мм VS 100
• Материал стенок:6 мм BS 70 (Domex 700)Задний борт кузова с верхней навеской с автоматическим запорным устройством;
• Лестница для подъема в кузов с левой стороны;
• Система подогрева кузова от отработавших газов шасси;
• Гидравлика для работы при темпиратуре до -45°C
• Сматывающийся тент;
• Крюки для крепления тента;
• Запасное колесо на переднем борту;
• Боковая противоподкатная защита;
• Светоотражающая маркировка на кабине и кузове;
• Держатели для противооткатных упоров;
• Брызговики между кузовом и крыльями задних осей;
• Защитные решетки на задние блок-фары;
• Опознавательные знаки тяжелого транспортного средства в соответствии с правилами ЕЭК ООН №70;
• Подключение к системе индикации поднятого кузова шасси;
• Монтаж кузова и компонентов, окраска в цвет RAL 5002.
• Установка самосвального кузова на шасси MAN TGS 40.410 6x6 BB-WW

Спецификация шасси MAN TGS 40.410 6×4 BB-WW

Автомобиль, стандартные данные

Описание варианта TGS 40.410 6×6 BB-WW
  Норма токсичности ОГ - EURO 3
  Тип автомобиля — Самосвал

Кабина — M - кабина средней длины
  Колёсная база — 3600 mm
  Свес — 800 mm
  Установка рулевого Управления — Слева

Разрешённые массы и осевые нагрузки

Полная масса шасси — 40000 Kg (тех. допустимая -41000 Kg)
  Полная масса автопоезда — 44000 Kg (тех. допустимая — 90000 Kg)
  Передняя ось — 9000 Kg (тех. допустимая — 9000 Kg)
  Задний мост — 16000 Kg (тех. допустимая -16000 Kg)
  Задний мост 2 — 16000 Kg (тех. допустимая — 16000 kg)

ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ

Конфигурация для шасси: TGS 40.410 6×6 BB-WW

Двигатель/охлаждение/сцепление

• Двигатель D2866LF28 — 410 л. с. / 301 кВт, Евро-3 — 1850 Н*м, Common-Rail
• Жидкостный радиатор и интеркулер, температура окружающего воздуха до 35°
• Вентилятор с вязкостной муфтой
• Номер двигателя дополнительно на картере коленчатого вала
• Управления двигателем EDC
• Топливный фильтр
• Дополнительный топливный фильтр SEPAR, обогреваемый, с водоотделителем
• Обогрев топливного фильтра
• 1-цилиндровый воздушный компрессор 360 куб. см
• Моторный тормоз (EVB)
• Электрофакельное устройство облегчения холодного пуска
• Однодисковое сцепление MFZ 430
• Решетка радиатора для защиты от камней
• Ограничитель скорости, электронный, до 89 км/ч + 1 км/ч допуска
• БЕЗ Круиз-контроля
• Меры по снижению уровня шума, 80 дБ (92/97EWG)

Система впуска, система выпуска ОГ

• Система впуска, направлена вверх, с фильтром-осушителем
• Патрон воздушного фильтра с предохранительным элементом для тяжелых условий
• Система выпуска ОГ слева с выхлопной трубой назад
• Экран глушителя

Коробка передач

• Коробка передач ZF 16 S 252 OD

Раздаточная коробка

• Раздаточная коробка G172

Механизмы отбора мощности

• Механизм отбора мощности NH/1C, без фланца, f=0,91/1,09, справа сбоку, горизонт.
• Индикация параметров самосвала в кабине (значки)

Передняя ось / передняя подвеска

• Передний мост VP-09 ведущий
• Параболические передние рессоры, 9.5 т
• Передний привод  подключаемый
• Высокое исполнение
• Стабилизатор передней оси

Задний мост / задняя подвеска

• Трапецевидные задние рессоры 20 т
• Комплектация двухосной тележкой
• Задний мост AP HPD-1682/HP-1652
• Блокировка(-и) дифференциала заднего моста(-ов)
• Вентиляция заднего моста, направлена вверх
• Стабилизаторы на обеих задних осях

Передаточные отношения

• Передаточное число моста AP i = 5,33

Колеса

• Колесные диски с 10 отверстиями 8,5-24 на 1-й задней оси ТT
• Колесные диски с 10 отверстиями 8,5-24 на 2-й задней оси ТT
• Колесные диски с 10 отверстиями 8,5-24 на 1-й передней оси TT
• Колесный диск с 10 отверстиями 8,5-24 в качестве запасного колеса TT
• Боковой кронштейн с запасного колеса

Шины

• Передняя ось — 2 * WA 12,00R24 LENK-S+G 160/156 K
• Задний мост — 4 * WA 12,00R24 LENK-S+G 160/156 K
• Задний мост 2 — 4 * WA 12,00R24 LENK-S+G 160/156 K
• Запасное колесо — 1 *WA 12,00R24 LENK-S+G 160/156 K

Топливный бак

• Топливный бак 315 л, справа, круглый
• Установка топливного бака
• Защитная пластина днища 1-го топливного бака
• Крышка топливного бака с замком — 1 шт., невентилируемая
• Счетчатый фильтр топливного бака

Рулевое управление

• Установка рулевого управления слева
• Регулируемое по высоте и наклону рулевое колесо
• Замок вала рулевого колеса

Рама самосвала

• Колёсная база 3600+1400 мм
• Задний свес 800 мм
• Задний противоподкатный брус, круглый
• Без переднего противоподкатного бруса
• Без бокового защитного устройства
• Стальной бампер (из 3-х частей)
• Поперечная балка для тягово-сцепного устройства
• Кронштейны для монтажа надстройки (с винтовым креплением)

Прицепные и седельно-сцепные устройства

• Буксирное устройство Ringfeder 6451

Тормозная система самосвала

• MAN BrakeMatic (электронная тормозная система)
• Ширина тормозных колодок задней оси 220 мм
• Антиблокировочная система (ABS)
• Барабанные тормоза передней оси
• Барабанные тормоза задней оси
• Бесасбетовые тормозные колодки
• Осушитель воздуха с подогревом

Кабина снаружи

• Кабина M, ширина 2240 мм, длина 1880 мм
• Без ящика для вещей
• Замок капота открывается изнутри
• Подсветка проёмов дверей водителя и пассажира
• Пружинная подвеска для кабины 'M'
• Центральный замок
• Ветровое стекло тонированное многослойное
• Стекла дверей, тонированные
• Задняя стенка кабины без окон
• Боковые окна, тонированные, за стойкой В
• Механический подъёмный люк
• Сролнецезащитный козырек перед ветровым стеклом
• Зеркало для обзора бордюров справа
• Зеркала заднего вида с подогревом и электрорегулировкой, панорамное зеркало с подогревом
• Кронштейны зеркал для надстройки шириной 2500-2600 мм
• Без уменьшение грязерассеивания

Кабина внутри

• Обивка сидений, стандартная
• Комфортное сиденье водителя с пневматической амортизацией
• Статическое сиденье пассажира с продольной регулировкой и регулировкой спинки
• Внутренняя моющаяся обивка двери
• Без кондиционера
• Противопылевой и антиаллергенный фильтр
• Фонарь для чтения, для водителя
• Без матраца для нижнего спального места
• Без матраца для верхнего спального места
• Без спального места для кабины M, C, DK
• Без поперечной шторки
• Без шторок по периметру для кабин C, M
• Индикатор ремня безопасности водителя
• Электростеклоподъемники в дверях водителя и пассажира
• Солнцезащитная шторка лобового стекла, с ручным приводом
• Поручни, левый и правый (на правой стойке 'B')
• Поручни, левый и правый (на левой стойке 'A')
• Без мусорного контейнера между сиденьями
• Без термоящика
• Пластиковое покрытие пола и над двигательного туннеля

Приборы индикации

• Комбинация приборов, км/ч, 'Base-Line'
• Тахограф цифровой
• Калибровка тахографа
• MAN Tronic (бортовой компьютер)
• Язык 1 'Русский' для дисплея в комбинации приборов
• Язык 2 'Немецкий' для дисплея в комбинации приборов
• Индикация рабочих данных в комбинации приборов
• Указатель давления наддува

Освещение

• Корректор фар
• Фары дальнего света и доролнительные противотуманные фары
• Галогенная сдвоенная фара H7 для правостороннего движения
• Защитные решетки для фар
• Защитные решетки для задних фонарей
• Стояночные фонари
• Боковые габаритные фонари

Магнитолы/информационные системы

• Магнитола MAN CD 24 В

Электрооборудование

• Двухтональный звуковой сигнал, электрический
• Розетка подключения ABS прицепа на конце рамы
• Розетка подключения электрооборудования прицепа 24 В 7+7 контактная в конце рамы
• Розетка в кабине 2 контактная  12 В и 2 контактная 24 В
• Главный выключатель АКБ, механический
• АКБ 12 В, 175 А•ч, 2 шт.
• Отсек АКБ до 175 А•ч
• Генератор, трехфазный ток 28 В 120A 3360 Вт

Для тяжелых условий эксплуатации

• Кожух для защиты интеркулера от холода

Прочее

• Руководство по эксплуатации на русском языке
• Антифриз, до -37 градусов
• Огнетушитель, 2 кг, много языков (английский/немецкий/голландский)
• Брызговики передние
• Защитное покрытие между задними полукрыльями, для транспортировки
• Пластиковое заднее крыло (два полукрыла без верхних секций и уменьшения грязерассеивания)
• Пластиковое крыло, из 3х частей, для второй передней оси
• Аптечка, отдельн.
• Знак аварийной остановки, отдельно
• Мигающий сигнальный фонарь, комплектация ЗИП.
• Домкрат 25 т
• 1 противооткатный упор
• 2-й противооткатный упор
• Защитные колпаки гаек передних колес

Специфика эксплуатации и страны

• Общее параметрирование механизма отбора мощности
• Регионы эксплуатации — северные страны и Восточная Европа
• Комплектация для правостороннего движения
