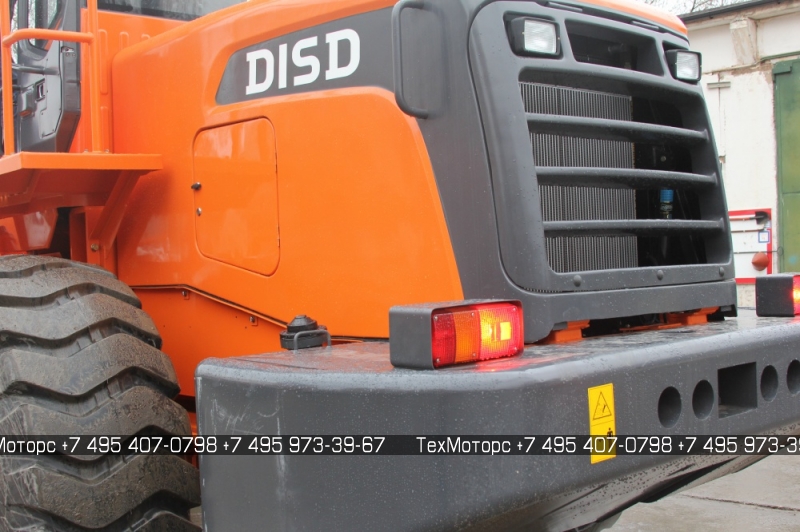

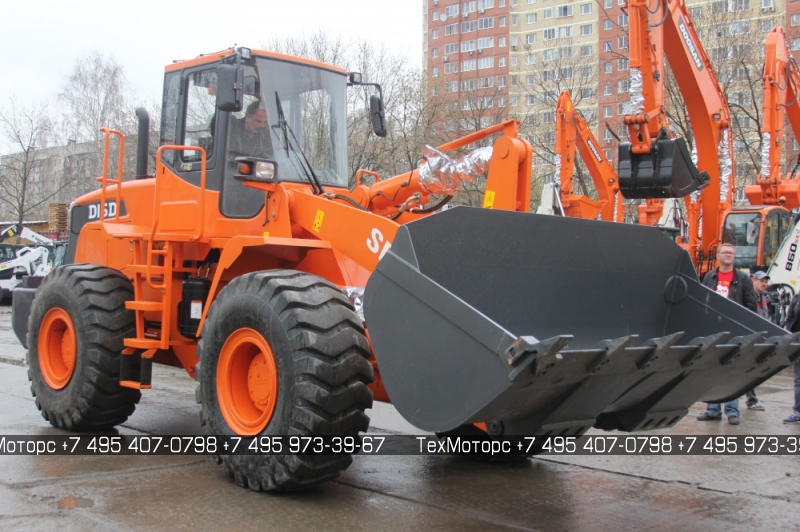

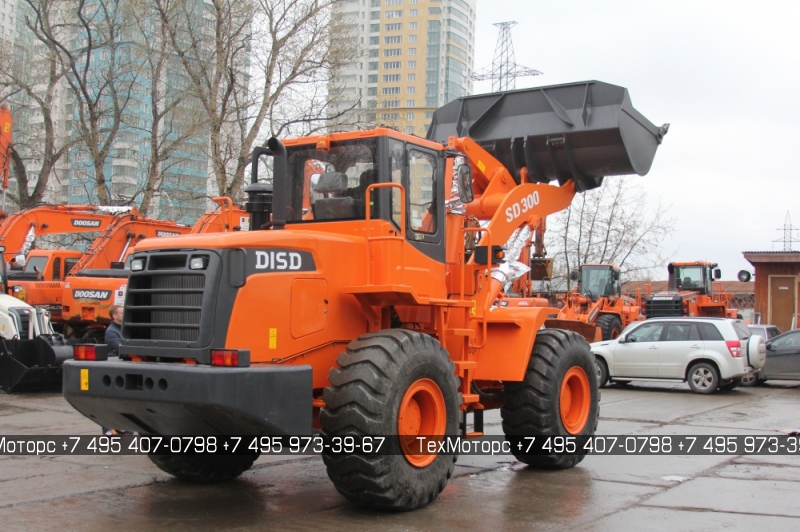

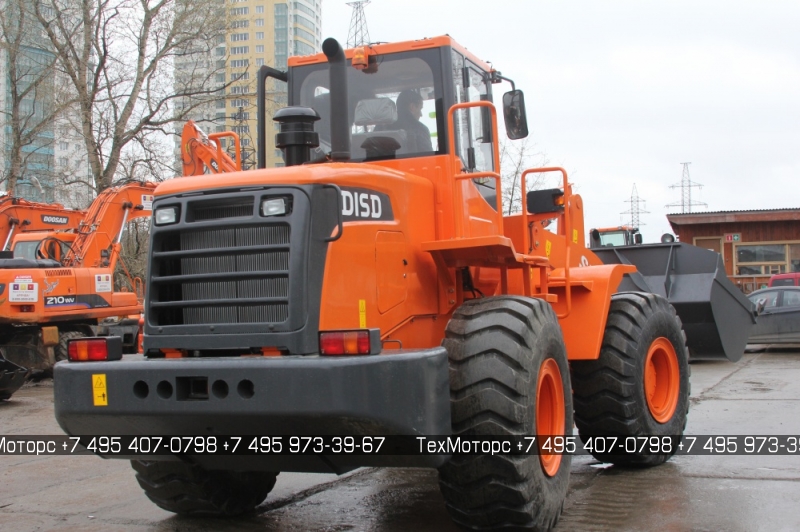

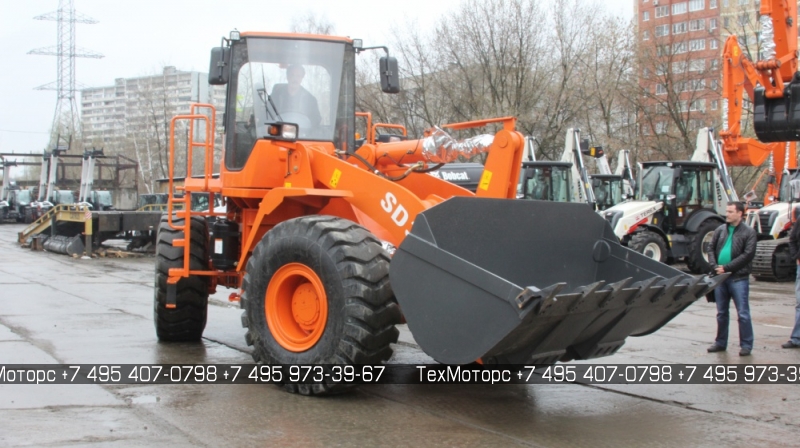

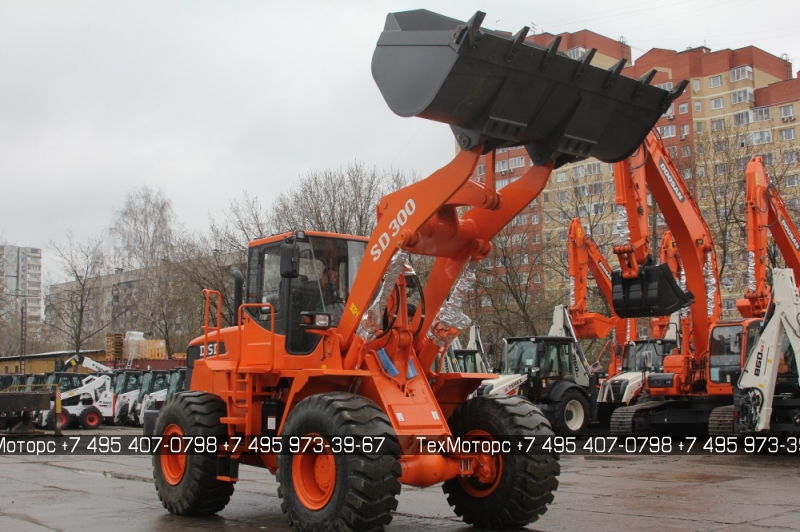

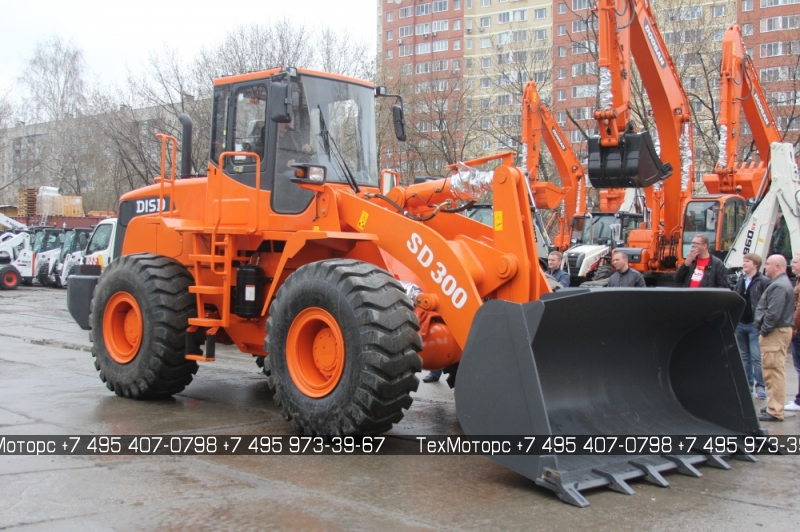

Фронтальный погрузчик DISD SD300

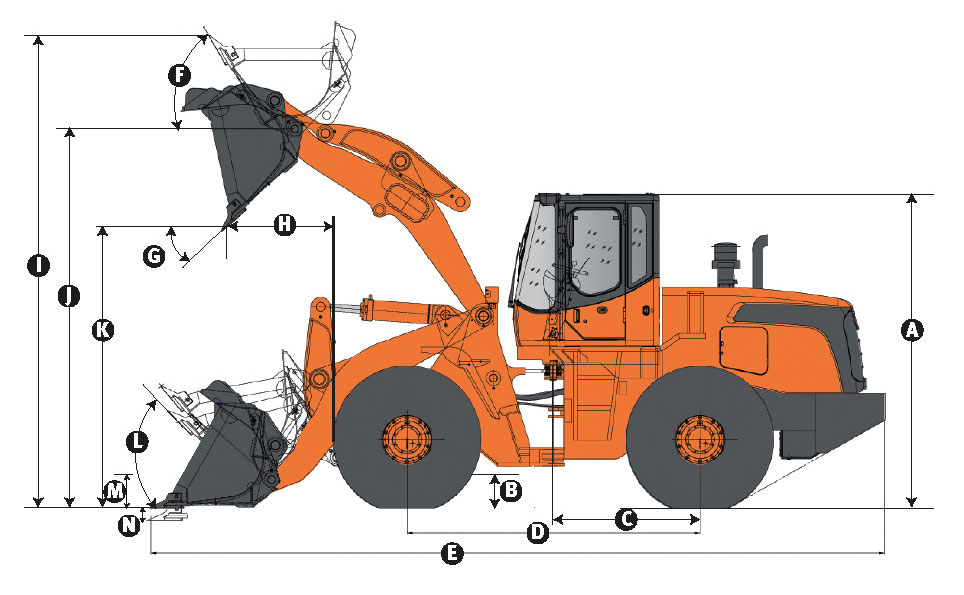

Габаритные характеристики:

A Высота до верха кабина - 3470 мм

B Дорожный просвет - 450 мм

C От цент. точки машины до задней оси - 1600 мм

D Колесная база - 3200 мм

E Общая длина - 8080 мм

F Угол наклона - 26°

G Выгрузка ковша при максимальном подъеме - 48°

H Радиус выгрузки ((при 45°) при полном подъеме)) - 1215 мм

I Максимальная общая высота - 5530 мм

J Высота шарнирного пальца при максимальном подъеме - 4150 мм

K Высота выгрузки ((при 45°) при полном подъеме)) - 3127 мм

L Макс. откат на грунте Макс. угол наклона на грунте - 45°

M Высота шарнирного пальца в положении переноса - 500 мм

N Максимальная глубина выемки - 105 мм

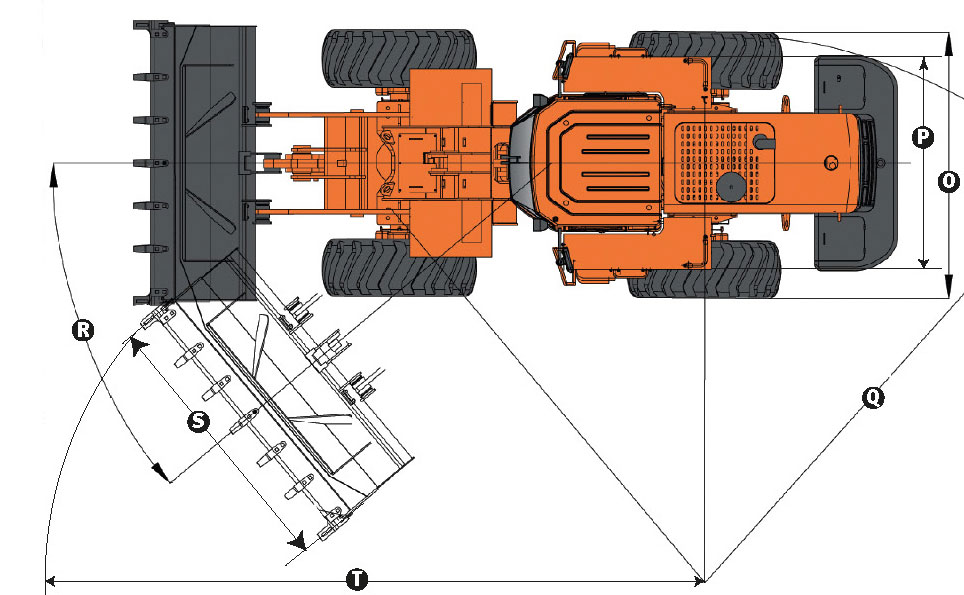

О Ширина по шинам - 2840 мм

P Ширина протектора - 2240 мм

Q Радиус поворота по внешним шинам - 5900 мм

R Макс. угол поворота (с каждой стороны) - 40°

S Ширина ковша - 2992 мм

T Радиус поворота по внешнему краю ковша - 6510 мм

ОБЩИЕ

Общая рабочая маса - 16 500 кг

Емкость ковша "с шапкой" ISO/SAE - 3 м3

Номинальная нагрузка - 5000 кг

Макс. сила тяги - 16 кН

Максимальное усилие отрыва (кН) - 160 кН

Макс. преодолеваемый подъем - 30 градусов

Высота выгрузки (при 45°) - 3030 мм

Радиус выгрузки (при 45°) - 1330 мм

Макс. Скорость - 38 км/ч

ДВИГАТЕЛЬ

Модель - Weichai-Deutz WD10G220E23 (Tier-II)

Тип - турбо, с непосредственным впрыском

Номинальная мощность - 162 кВт при 2000 об/мин

Макс. Момент - 900 Н.м /1300~1500 об/мин

Расход топлива - 215 г/кВт.ч при ном. скорости

Рабочий объем - 9726 см3

Кол-во цилиндров - 6

Двигатель стартера - 24 В x 7,5 кВт

ТРАНСМИССИЯ

Тип - 2 скорости. переключение передач под нагрузкой, планетарная

Тип гидротрансформатора - Одноступенчатый, две фазы, четыре элемента (двойная турбина)

Переключение передач - 2 вперед, 1 назад

РУЛЕВОЕ УПРАВЛЕНИЕ

Тип - Трансмиссия

Угол - поворота 40 градусов

Мин. радиус разворота (наружные шины) - 5900 мм

Мин. радиус разворота (снаружи ковша) - 6510 мм

ШИНЫ

Размер - 23,5-25-16PR

Давление в передних шинах - 0,38 МПа

Давление в задних шинах - 0,34 МПа

ВМЕСТИМОСТЬ

Топливо - 300 л

Гидравлическое масло - 117 л
